齒輪式回轉驅動的游隙如何選擇?
發布時間:2021/07/07 企業新聞 瀏覽次數:3300
齒輪式回轉驅動的游隙指的是齒輪式回轉驅動內部安裝的回轉支承的游隙,那么齒輪式回轉驅動的游隙該如何選擇?說這個問題之前我們需要先了解下游隙的定義。

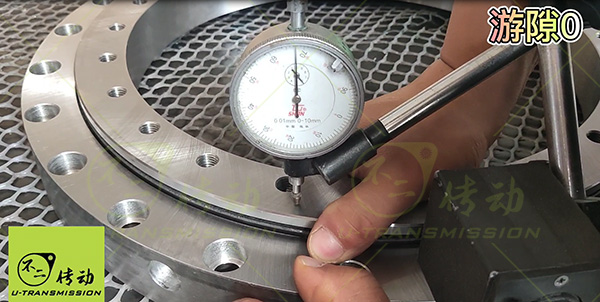

軸承游隙是軸承滾動體與軸承內外圈溝道之間的間隙,具體的說就是沒有安裝使用的成品軸承,將軸承的外圈或者內圈固定一個,然后使未固定的套圈在軸向或者徑向移動,未固定套圈的移動量就是軸承的游隙值,軸承的游隙值可以用百分表和磁力表座測得。根據移動方向的不同,游隙被分為軸向游隙和徑向游隙,套圈軸向移動量就是軸向游隙,套圈徑向移動量就是徑向游隙。軸承運轉時的游隙叫做工作游隙,工作游隙對軸承的使用壽命,軸承溫升,設備震動和設備噪音有影響。
齒輪式回轉驅動的游隙一般分為大游隙,小游隙,負游隙,根據不同的工況選擇不同的游隙。
1、大游隙齒輪式回轉驅動一般使用在精度要求低,轉速慢,無傾覆力矩或者傾覆力矩很小的工況。比如很多自動化設備,僅僅要求齒輪式回轉驅動提供支承和轉動的功能即可,轉速很低,不要求精度,不偏載,這種工況大游隙齒輪式回轉驅動就很適合使用。大游隙還有個很大的優點,如果客戶的安裝基礎很難加工平整,小游隙的齒輪式回轉驅動安裝到基礎上后,可能會出現旋轉阻力大或者根本轉不動的情況,大游隙的齒輪式回轉驅動就不會出現這種現象,因?yàn)榇蟮挠蜗犊梢缘钟惭b后由于基礎不平整帶來的齒輪式回轉驅動的變形,安裝后旋轉依然靈活。
2、小游隙齒輪式回轉驅動一般使用在精度要求較高,轉速快,有傾覆力矩的工況。如果游隙過大會影響回轉支承旋轉時的精度,不利于設備穩定運轉,高轉速的時候,大游隙會造成回轉驅動震動產生噪音,特別是高轉速豎直安裝使用時,必須使用小游隙。有傾覆力矩的工況下過大的游隙會導致回轉不平穩,影響設備正常使用。所以精度要求較高,轉速快,有傾覆力矩的工況下適合使用小游隙齒輪式回轉驅動。
3、負游隙齒輪式回轉驅動一般使用在精度要求特別高的場合,在精度要求特別高的工況下,游隙不僅會影響回轉精度,使得設備無法平穩運轉,并且會影響回轉驅動的傳動精度,在高精度大輸出扭矩的工況下,游隙會直接影響齒的傳動精度,增大齒側隙,使傳動精度降低。高精度應用場合負游隙還可以使設備長時間保持精度不丟失,減少設備維護頻次,延長設備使用壽命。負游隙齒輪式回轉驅動對安裝基礎要求非常嚴格,安裝基礎必須足夠平整,否則會造成回轉驅動旋轉不暢,卡滯,甚至無法轉動。
齒輪式回轉驅動在選型設計的時候必須了解使用工況,這樣才能選擇、設計適合使用的齒輪式回轉驅動,所以請大家配合不二傳動的工程師做好工況調查,讓工程師充分了解使用工況,通過合理的分析及必要的計算,選擇、設計專屬于您的齒輪式回轉驅動。
