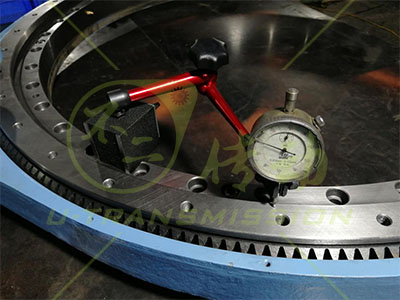

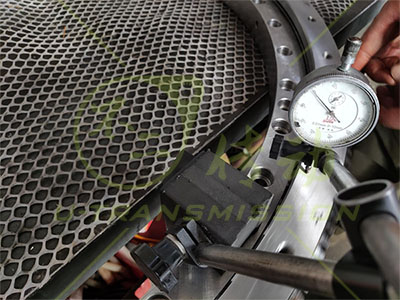

1.檢測齒輪式回轉驅動的核心部件回轉支承的端面跳動，回轉支承的端面跳動是回轉支承軸向綜合精度的體現，端面跳動比較小的話，說明回轉支承的平面加工的平整，溝道加工精度高，端面跳動也直接影響客戶的轉臺的旋轉精度，是齒輪式回轉驅動的一個重要的性能參數。精密型齒輪式回轉驅動的端面跳動根據回轉中心直徑的大小，一般控制在0.02mm到0.05mm之間，照片上實測的SP-I-0941的端面跳動是0.03mm，完全滿足客戶要求。

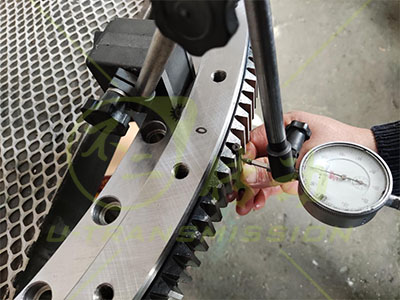

2.檢測齒輪式回轉驅動的核心部件回轉支承的齒跳，回轉支承的齒跳動是回轉精度的體現，齒跳小的話，說明回轉支承的齒精度高，溝道加工精度高，齒跳直接影響客戶的轉臺的分度精度，是齒輪式回轉驅動的一個重要的性能參數。精密型齒輪式回轉驅動的齒跳根據回轉中心直徑的大小，一般控制在0.03mm到0.08mm之間，照片上實測的SP-I-0941的齒跳是0.05mm，對應的角度誤差≤0.01°。

3.齒輪式回轉驅動加載試驗，加載試驗是模擬客戶的使用工況，對齒輪式回轉驅動施加一定的載荷，然后轉動齒輪式回轉驅動，檢查旋轉靈活性，使用手柄轉動齒輪，帶動齒輪式回轉驅動旋轉，檢查旋轉是否有異常，旋轉沒有異常，用測力計推動手柄，測出加載情況下齒輪式回轉驅動輸入端的啟動力，測量手柄的力臂，計算出齒輪式回轉驅動輸入端的啟動力距。

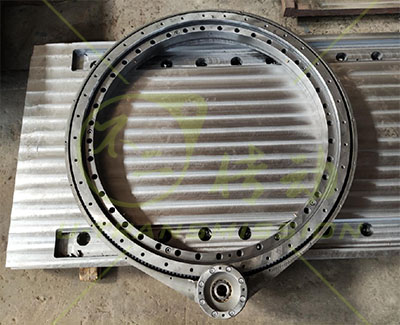

(1).將裝配調試好的齒輪式回轉驅動放置在平板上，平板的尺寸要合適，平板的平面必須平整。

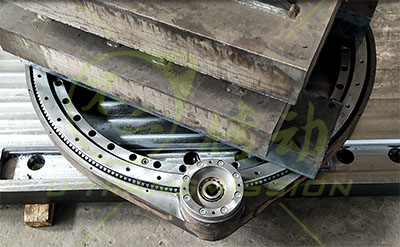

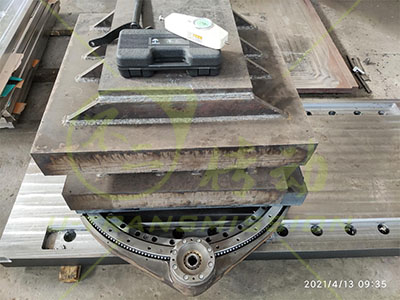

(2).在齒輪式回轉驅動外圈上放置4噸的重物，重物需要放置平穩。

(3).準備手柄和測力計。

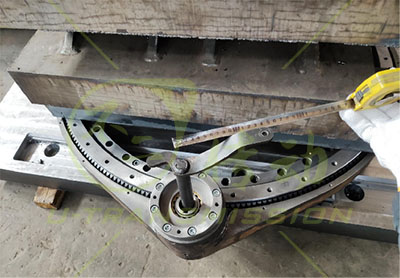

(4).測量手柄的力臂。

(5).推動重物旋轉齒輪式回轉驅動。

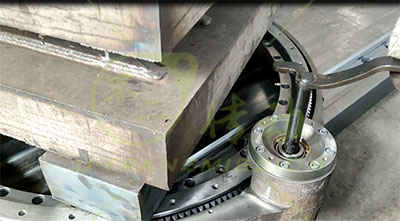

(6).手柄帶動齒輪旋轉，齒輪帶動回轉驅動旋轉，測試驅動旋轉靈活性。

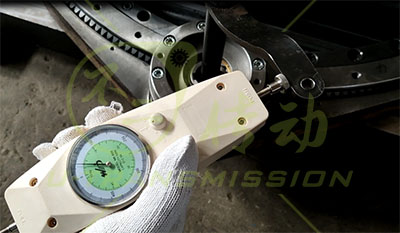

(7).用測力計檢測齒輪式回轉驅動的輸入力，計算出輸入端的啟動力矩。

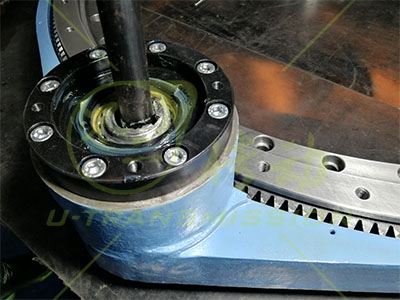

4.成品齒輪式回轉驅動加注潤滑脂后，通過手柄旋轉進行靈活性實驗。

5.測量成品齒輪式回轉驅動端面跳動。

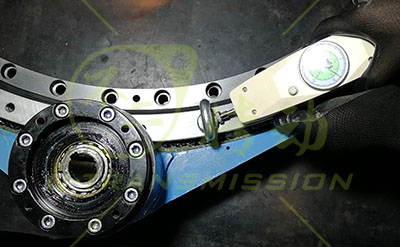

6.用測力計測量加注潤滑脂后成品回轉驅動的空載啟動力矩。

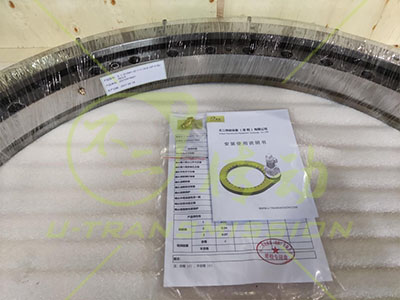

7.檢測完成后，出具檢測報告，放置安裝使用說明書。

8.裝箱發貨。
