# 安裝齒輪式回轉驅動前，請閱讀此手冊。
# 此手冊包含齒輪式回轉驅動的正確安裝和維護所需信息。
# 下列所有工作步驟都需要專業人員進行操作。
# 如有技術問題，請立即與本公司售后服務聯系。

1. 運輸、搬運和貯藏

1.1. 運輸、搬運

運輸時請保持齒輪式回轉驅動包裝箱按規定方向放置，避免碰撞；搬動時請戴上工作手套并謹慎操作；齒輪式回轉驅動一般外圈都有螺紋孔，必須使用3個及以上吊環利用起吊裝置安全搬運。

1.2. 貯藏

貯藏時請保持齒輪式回轉驅動包裝箱按規定方向放置，存放于通風、干燥的場所，在封閉包裝中，產品防銹周期6個月，若需更長時間存放，請采取特殊保護措施。

2. 安裝與維護

2.1. 安裝準備事項：

檢查齒輪式回轉驅動是否有物理損壞；清洗齒輪式回轉驅動和連接支架，清理支承面上的雜質（如：鐵屑，毛刺，油漆，焊渣等）。

2.2. 清洗齒輪式回轉驅動安裝面的防銹油：

用清洗液（如：柴油，汽油等）清洗安裝面外部，清洗液不能對橡膠密封件性能形成破壞；請遵守清洗液的使用規定做好工作人員的保護。

2.3. 螺栓選擇：

本公司不推薦和提供裝配螺栓，以下條款僅供參考：

a.請正確選用螺栓規格，型號及性能等級。

b.螺栓級別不低于8.8級。

c.螺栓旋入螺孔長度一般為2倍螺栓公稱直徑。

d.不允許螺栓旋出螺孔外面，否則可能會引起干涉，損壞機件。

e.若超出允許安裝面的接觸應力，請使用合適高強度的墊圈。

2.4. 螺栓擰緊力矩：

下表僅供參考：

2.5. 安裝齒輪式回轉驅動：

請遵守以下程序，以避免螺栓擰緊時產生的內應力及安裝問題。

a.在螺紋處添加螺紋緊固膠水。

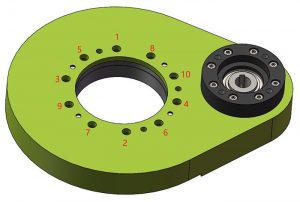

b.預緊螺栓及墊圈，應交叉擰緊；螺栓如擰緊順序見下圖；從內圈或外圈開始，將所有螺栓進行對角扭緊至 30%擰緊力矩，然后重復對角扭緊至 50%擰緊力矩，最后對角扭緊至 100%擰緊力矩。

c.安裝螺栓上齊上全，不得漏裝。如遇結構限制不能上齊螺栓時，則螺栓孔必須作密封處理，如塞滿硅膠，否則會漏水和灰塵到回轉式減速器內。

d.安裝螺栓應考慮螺紋嚙合長度，不宜過長，否則影響回轉支承轉動或引起干涉。

e.螺栓擰緊后，請?jiān)诼菟^和其連接處劃線做標記，這便于以后檢查螺栓是否松動。

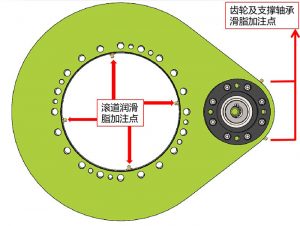

2.6. 齒輪式回轉驅動潤滑：

產品出廠前已對重要部位進行潤滑，正常加注美孚EP2油脂，我們推薦，安裝時根據實際情況決定是否再加入潤滑酯。

a.回轉支承滾道，出廠前已經加注了潤滑脂。

b.齒輪與回轉支承嚙合處，出廠前已經加注了潤滑脂。

c.支撐齒輪的軸承，出廠前已加注了潤滑脂。

2.7. 再次潤滑間隔時間：

再潤滑間隔時間主要取決于當前的工作和環境條件。

精確的再潤滑間隔時間只能通過實際工作條件下的試驗來決定。

在沒有可參照的情況下，可參考下表：
